Nejeden uživatel vozu OPEL by si rád přehrával přes vestavěný audio systém skladby ze svého přenosného přehrávač MP3 či mobilního telefonu. Tuto možnost nabízejí všechny verze vestavěných navigací OPEL CD70 Navi a DVD90 Navi. Ti šťastnější uživatelé mají externí audio vstup již osazen z výroby a stačí jim pouze připojit zdroj audio signálu do stereofonní zásuvky umístěné poblíž ruční brzdy a v menu Audio přepnout na položku AUX. A těm méně šťastným zájemcům jsou určeny následující řádky.

Instalace a aktivace externího audio vstupu v navigacích CD70 Navi a DVD90 Navi

• funkci externího vstupu AUX podporují pouze nové verze firmwaru navigací CD70 Navi a DVD90 Navi, proto je nutné nejprve ověřit aktuálně používanou verzi a případně aktualizovat firmware navigace a rádia na verzi 10/10/2007 (postup určení SW verze navigace). Upgrade firmwaru lze provést s SW CD, které je možné zakoupit u každého autorizovaného servisu vozů OPEL (Radio Update Software Release 10/2007, číslo dílu: 1780685, cena 280 Kč s DPH). Obraz tohoto CD také putuje internetem, ale jeho použití důrazně doporučuji pouze znalým osobám; v případě neúspěšné aktualizace hrozí reálné riziko umrtvení jednotky navigace

Pozor! Uživatelé s počeštěnou či poslovenštěnou navigací upgrade firmwaru již nemusí a hlavně nesmí dělat!!

• funkci externího vstupu AUX je nutné aktivovat prostřednictvím diagnostického adaptéru OP-COM nebo servisní diagnostikou Tech2, kterou mají v každém autorizovaném servisu vozů OPEL a Chevrolet

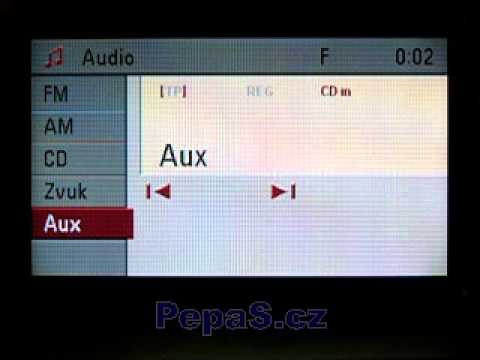

• jakmile je externí audio vstup AUX aktivován, musí se na displeji po stisku tlačítka AUDIO objevit v menu položka AUX

• výběrem položky FM spustit reprodukci rozhlasového vysílání, nastavit odpovídající souhrnnou hlasitost a v menu nastavení hlasitostí audio vstupů nastavit hlasitost externího audio vstupu AUX na maximální hodnotu
• výběrem položky AUX se audio systém přepne na externí vstup. V tuto chvíli ovšem na tento vstup není připojen žádný signál, takže bude slyšet ticho, resp. šum (viz. přiložené video ve videogalerii). Pokud slyšíte pouze šum, je navigace pro funkci externího AUX vstupu připravena a stačí doplnit propojovací kabeláž
• pokud po přepnutí na položku AUX slyšíte pravidelně opakující se lupání (viz. přiložené video ve videogalerii), nejsou v navigaci CD70 Navi či DVD90 Navi na hlavním plošném spoji osazeny potřebné vstupní obvody (jeden integrovaný obvod, devět kondenzátorů a šest rezistorů) a je nutné navigaci upravit. Během úpravy je nutné jednotku navigace kompletně rozebrat, osadit potřebné chybějící elektronické součástky a na závěr úpravu vyzkoušet
• pokud je v menu viditelná položka AUX a po jejím výběru je slyšet šum, zbývá doplnit potřebnou propojovací kabeláž mezi konektorem navigace a stereofonní zásuvkou. V některých vozech může být již připravená propojovací kabeláž mezi konektorem navigace a konektorem ukrytým pod plastovým krytem u ruční brzdy, v tomto případě stačí pouze osadit koncovou kabeláž se stereofonní zásuvkou. Další informace nutné k propojení navigace a stereofonní zásuvky jsou uvedeny na bezkonkurenčním českém OPEL Astra-H fóru

Cena služby

• osazení obvodů externího AUX vstupu do modelů navigací CD70 Navi a DVD90 Navi: 1200 Kč

Instalační příručka CD70 Navi / DVD90 Navi AUX-IN

Instalační příručka CD70 Navi / DVD90 Navi AUX-IN / Verze dokumentu: 1.0

Změřené audio charakteristiky doplněného externího AUX vstupu

Pro zvídavé čtenáře přikládám naměřené audio charakteristiky externího AUX vstupu (amplitudovou frekvenční charakteristiku, závislost celkového harmonického zkreslení plus šumu THD+N na frekvenci a odstup signálu od šumu). Z obvodového zapojení je patrné, že dominantní vliv na audio charakteristiky je dán vlastnostmi výkonového koncového stupně zesilovače, tzn. že lze očekávat, že podobné průběhy by byly naměřeny i u vstupů FM, AM a CD. Maximální výkon dodávaný do odporové zátěže 4,1 Ohmu byl 12,2 W s již značným harmonickým zkreslením.

Videogalerie – CD70 / DVD90 Navi s funkčním a nefunkčním AUX vstupem
